V svetu štancanja in oblikovanja je luknjač ena najbolj kritičnih, a pogosto spregledanih komponent. Kot del, ki je v neposrednem stiku z materialom, da ga loči ali plastično deformira, jestandardni luknjač za kalupeUčinkovitost neposredno določa kakovost izdelka, učinkovitost proizvodnje in stroške orodja. Ne glede na to, ali uporabljate linijo za vtiskovanje z visoko hitrostjo ali operacijo natančnega oblikovanja, je razumevanje praktičnih vidikov standardnih luknjačev – od izbire materiala do discipline vzdrževanja – bistveno za optimizacijo vašega proizvodnega procesa.
Standardni luknjač za kalupe, znan tudi kot luknjač, luknjač za vtiskovanje ali preprosto luknjač, je kovinska komponenta, nameščena v matrici za vtiskovanje, ki izvaja neprekinjeno prebijanje, zarezovanje ali oblikovanje. Deluje v povezavi z matrico za ločevanje ali oblikovanje materiala obdelovanca v želeni izdelek ali polizdelek.
Standardni luknjači so na voljo v različnih konfiguracijah, da ustrezajo različnim aplikacijam. Pogosti tipi vključujejo standardne luknjače tipa T, standardne luknjače B-tipa, vodene luknjače, luknjače pod matrico in oblikovalne luknjače. To, zaradi česar je luknjač "standard", je, da njegove dimenzije in specifikacije ustrezajo uveljavljenim mednarodnim standardom, kot so ISO, DIN, JIS, HASCO, DME ali MISUMI, kar zagotavlja medsebojno zamenljivost in predvidljivo delovanje.
Izbira materiala za luknjač neposredno vpliva na življenjsko dobo orodja, odpornost proti obrabi in ceno. Tukaj so najpogosteje uporabljeni materiali:
| Material | Ključne lastnosti | Tipična uporaba |
|---|---|---|
| Legirano orodno jeklo | Dobra odpornost proti obrabi, stroškovno učinkovita | Splošno žigosanje, materiali nizke do srednje trdnosti |
| Hitrorezno jeklo | Visoka trdota, toplotna odpornost, idealna za hitro žigosanje | Visoka hitrost proizvodnje, tanjši materiali |
| volframov karbid | Izjemno visoka trdota, odlična odpornost proti obrabi | Velikoserijska proizvodnja, abrazivni materiali, velike udarne obremenitve |
| Jekla za prašno metalurgijo | Enotna struktura, vrhunska žilavost in odpornost proti obrabi | Zahtevne aplikacije, dolgoročna proizvodnja |
Za podaljšanje življenjske dobe udarcev se pogosto uporabljajo površinske obdelave:

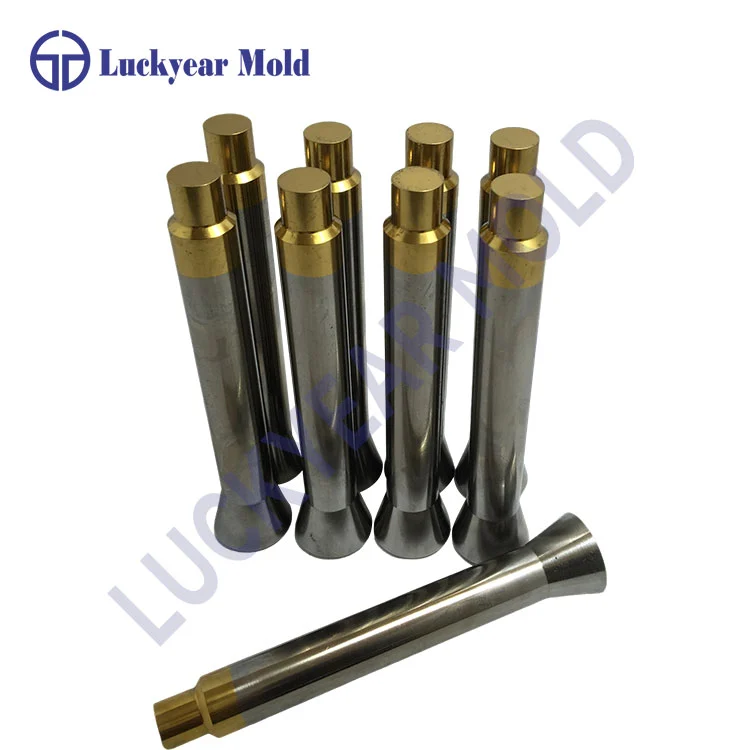

TiN – zlate barve, zagotavlja odlično odpornost proti obrabiStandardni luknjači so izdelani z ozkimi tolerancami. Prebijač standarda kakovosti običajno doseže:
Toleranca premera: ±0,001 mm do ±0,002 mm
Koncentričnost: Znotraj 0,002 mm
Okroglost: znotraj 0,003 mm
Površinska hrapavost: Ra 0,04 do Ra 0,4
Izbira mora temeljiti na posebnih zahtevah vaše aplikacije. Upoštevajte te dejavnike:
Material luknjača se mora ujemati z materialom obdelovanca. Za mehke materiale, kot sta aluminij ali mehko jeklo, lahko zadostuje legirano orodno jeklo. Za nerjavno jeklo ali zlitine visoke trdnosti se priporoča hitrorezno jeklo ali karbid.
Standardni luknjači morajo ustrezati priznanim standardom za medsebojno zamenljivost:
ISO 8020 – mednarodni standard za luknjačeBodite pozorni na premer delovnega dela, dimenzije namestitvenega dela in celotno dolžino. Te se morajo ujemati s specifikacijami vašega kompleta matric.
Prileganje med luknjačem in matrico je odločilen dejavnik pri kakovosti žigosanja. Ustrezen odmik zagotavlja čisto striženje, zmanjša nastanek robov in podaljša življenjsko dobo orodja.
| Očiščenje | Učinek |
|---|---|
| Prevelik | Močne robove, grobo odrezani robovi, popačenje materiala |
| Premajhen | Prekomerna obraba orodja, povečana tonaža, nevarnost zloma luknjača |
| Optimalno | Čisto striženje, najmanjši robovi, uravnotežena življenjska doba orodja |
Na splošno mora biti premer luknjača nekoliko manjši od odprtine matrice, da se omogoči ustrezen odmik. Doseganje in vzdrževanje tega prileganja zahteva natančno izdelavo in redno spremljanje.
Pravilna namestitev zagotavlja, da luknjač deluje, kot je načrtovano:
Preverite poravnavo: Prepričajte se, da sta luknjač in matrica koncentrična, da preprečite stransko obremenitev.
Preverite zadrževanje: uporabite pravilno držalo in zagotovite, da je luknjač varno pritrjen.
Potrdite razdaljo: Preverite, ali je razdalja od luknjanja do matrice znotraj podanega obsega.
Preverite mazanje: Nanesite ustrezno mazivo, da zmanjšate trenje in kopičenje toplote.
Prebijalci odpovejo predvsem zaradi dveh mehanizmov: obrabe in zloma.
| Način napake | Znaki | Preprečevanje |
|---|---|---|
| Obraba / zaokroževanje robov | Povečana bruhanja, zmanjšana strižna površina, naraščajoča tonaža | Redni pregledi, pravočasno ponovno ostrenje |
| Zlom / zlom | Nenadna okvara, vidne razpoke | Izogibajte se preobremenitvi, vzdržujte ustrezno razdaljo, uporabite ustrezen material |
| Deformacija / upogibanje | Trajna distorzija | Zmanjšajte tonažo; zagotoviti ustrezno trdoto materiala |
Ena najpogostejših napak pri vzdrževanju luknjačev je čakanje, da se na delih pokažejo vidne robove, preden ukrepate. Do trenutka, ko so vidne brazde, je rob luknjača že razvil precejšen radij in poškodbe so se kopičile več ur.
Razmislite o tem realnem scenariju: če odstranite udarec za ponovno ostrenje pri minimalni obrabi, je odstranitev majhna. Toda če počakate, da vas brazde prisilijo k ukrepanju, je obraba morda postala veliko večja. Čiščenje tega roba porabi veliko večjo življenjsko dobo orodja v enem samem reaktivnem ciklu, kot bi jo izgubili s proaktivnim vzdrževanjem.
| Pogostost | Naloga |
|---|---|
| Po vsakem teku | Očistite površino luknjača; remove debris and lubricant residue |
| Dnevno | Preglejte, ali so vidne obrabe, zaobljeni robovi ali razpoke |
| Po štetju ciklov | Ponovno izostri na podlagi števila udarcev |
| Po potrebi | odstranjevanje robov; nanesite lubrikant; preverite dimenzije |
Majhne luknjače je treba pogosteje pregledovati zaradi večjega površinskega pritiska in hitrejšega kopičenja toplote. Večji udarci se lahko podaljšajo v daljše intervale pod nadzorovanimi pogoji.
Vidno zaokroževanje robov
Povečanje zahtevane tonaže od izhodišča
Zmanjšan odstotek strižene površine na žigosanih delih
Deli, ki kažejo nedosledno kakovost ali zamik dimenzij
Standardni luknjači za kalupe se uporabljajo v skoraj vseh proizvodnih sektorjih:
| Industrija | Aplikacija |
|---|---|
| Avtomobilizem | Vtiskovanje karoserijskih plošč, komponent podvozja, okrasnih delov |
| elektronika | Prebijanje priključnih sponk, svinčenih okvirjev, zaščitnih pločevink |
| Medicinski | Oblikovanje kirurških instrumentov, ohišij naprav |
| Aerospace | Natančno žigosanje strukturnih komponent |
| Blago široke porabe | Plošče aparatov, komponente embalaže, strojna oprema |
| Izdelava kalupov | Sestavni deli kalupov za brizganje plastike, deli za tlačno litje |
Praktična vrednost standardnega luknjača za kalupe presega njegovo nabavno ceno. Upoštevajte te stroškovne dejavnike:
Začetni stroški: Materiali višjega razreda imajo višje vnaprejšnje stroške, vendar daljšo življenjsko dobo.Ekonomska sladka točka ni nujno najcenejši luknjač niti najdražji – je tisti, ki zagotavlja najnižji skupni strošek na žigosani del v celotnem življenjskem ciklu.
Thestandardni luknjač za kalupemorda majhen sestavni del v procesu žigosanja, vendar je njegov vpliv na produktivnost, kakovost in stroške ogromen. Praktični uspeh se začne z izbiro pravega materiala in konfiguracije za vašo aplikacijo, nadaljuje s pravilno namestitvijo in upravljanjem čiščenja ter doseže vrhunec v discipliniranem vzdrževanju – ne čakanju na vidno okvaro, ampak ukrepanju na podlagi izmerjene obrabe in števila ciklov. Ko se udarcev lotite z miselnostjo procesnega inženirja, ki se osredotoča na geometrijo, znanost o materialih in fiziko obrabe, spremenite potrošni del v zanesljivo proizvodno sredstvo.
